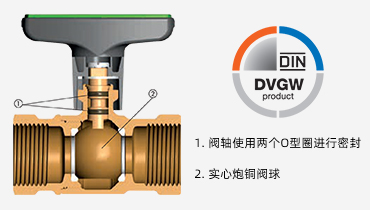

Heimeier給水球閥結構

Globo D滿足以下要求：

∠ DVGW W570-1(飲用水應用（例如人工操作球閥）的要求和測試)
∠ DVGW W270(飲用水應用中材質上的微生物繁殖測試和評估)
∠ DIN EN 13828(用于建筑內飲用水應用的人工操作球閥)
∠ DIN 50930-6(在管道、儲罐和裝置內部水產生的腐蝕負載,金屬材料的腐蝕)
∠ KTW（建議使用塑料和其他非金屬材料）
∠ 極佳的噪聲特性，符合DIN4109對I組閥的要求(根據EN ISO3822第1和第3部分進行測試)

Globo D滿足以下要求：

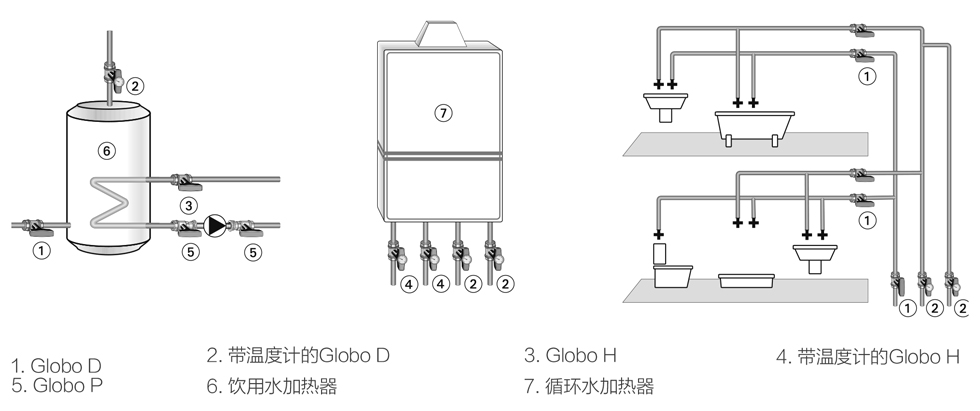

● 在飲用水應用中，Globo D被用作多功能關斷閥。
● 由于操作手柄的工作半徑小，因此Globo D非常適合于安裝在分集水器上。
● 按照相應節能法令的要求，飲用水球閥必須能夠防止熱量損失。
● 對于具有內螺紋的版本，只需使用保溫外殼或?qū)軤铋y體進行直管保溫，即可滿足此要求。操作手柄位于保溫部分以外。
● 具泄水口和外螺紋的版本可以使用合適的Heimeier螺紋連接（螺紋、錫焊或壓接接頭）進行可拆卸接合。外螺紋版本還適用于夾緊或滑緊連接的平面密。

---

應用:
飲用水系統

---

壓力等級:
PN 16

---

功能:
關斷: 可拆卸的操作手柄，由帶小突起的耐沖擊塑料制成。因?yàn)椴僮魇直南尬谎b置被隱藏，因此沒有損壞風險。

關于用于檢查介質溫度的溫度計（可簡單地通過更換操作手柄內的綠色封閉蓋進行改裝）。

泄水 (0675 和 0676)

---

尺寸:

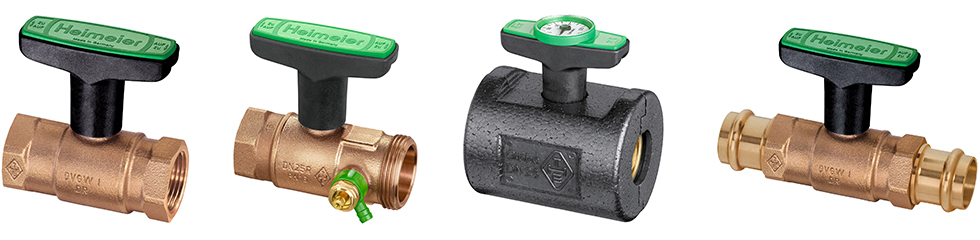

提供具有內螺紋的DN 15 - DN 50或具有SC-Contur凹槽設計的Viega壓縮連接的DN 15 - DN 32版本（無泄水口）。

提供具有內/外螺紋或Viega或Mapress壓縮連接/外螺紋的DN 15 - DN 32版本（有泄水口）。

泄水 (0675 和 0676)

---

溫度:
允許工作溫度：TB -10°C - 120°C，壓縮連接為T(mén)B 110°C泄水口為T(mén)B 95°C。

---

保溫:
具有內螺紋和壓縮連接的版本采用保溫外殼，由兩個互鎖的半殼組成，參見附件。

---

材質:
閥體和閥球均采用耐腐蝕炮銅材質。
閥球具有光滑的直孔。
閥軸密封采用兩個EPDM材質的O型密
封圈，免于維護 。
閥球密封為純PTFE材質。

---

認證:
Globo D滿足以下要求：DVGW W 570-1, DVGW W 270, DIN EN 3828, DIN 50930-6 和第 KTW。

符合DIN 4109對I組閥的要求（根據EN ISO 3822第1和第3部分進行測試）。
